Presentación 4: La Arquitectura de Asterisk 22
El mapa interno de tu central y cómo orquestar cada componente
🧭 Presentación 4: La Arquitectura de Asterisk 22
Sección titulada «🧭 Presentación 4: La Arquitectura de Asterisk 22»🧩 El Mapa Interno de tu Central de Comunicaciones
Sección titulada «🧩 El Mapa Interno de tu Central de Comunicaciones»🎯 De Usuario a Arquitecto: ¿Por Qué Necesitamos un Mapa?
Sección titulada «🎯 De Usuario a Arquitecto: ¿Por Qué Necesitamos un Mapa?»Hasta ahora, hemos instalado Asterisk. Puede parecer una “caja negra” que simplemente funciona. Pero para construir soluciones de producción robustas e integrar IA, debemos dejar de ser simples usuarios y convertirnos en arquitectos de comunicaciones.
La imagen que ves es nuestro mapa. Entenderla es la diferencia entre “editar un archivo de configuración” y “diseñar un flujo de llamadas”.

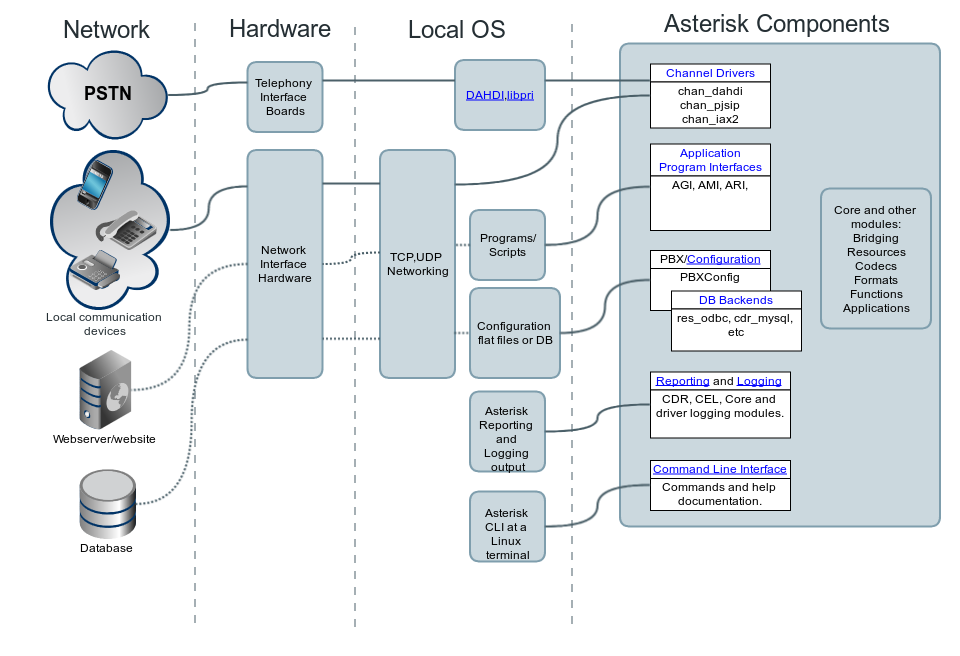

Figura: Visión general de la arquitectura de Asterisk 22
🧱 Las Cuatro Capas de la Arquitectura
Sección titulada «🧱 Las Cuatro Capas de la Arquitectura»El diagrama se divide lógicamente en cuatro capas verticales, desde el mundo exterior hasta el corazón de Asterisk.
- Network (La Red): El mundo exterior. Aquí se originan y terminan las llamadas. Incluye la PSTN y los dispositivos de comunicación locales (teléfonos IP, softphones), además de servicios de apoyo (web, bases de datos).
- Hardware (La Capa Física): El equipamiento que conecta la red con nuestro servidor. Puede ser una NIC para tráfico IP o tarjetas de telefonía para líneas analógicas/digitales.
- Local OS (El Sistema Operativo): Nuestro Debian 13. Gestiona el hardware y provee los servicios base (p. ej. stack TCP/UDP).
- Asterisk Components (Caja de Herramientas): El ecosistema de módulos y componentes que conforman Asterisk.
⚙️ El Corazón de Asterisk: El Núcleo (Core)
Sección titulada «⚙️ El Corazón de Asterisk: El Núcleo (Core)»El Core es el motor central. Orquesta a todos los demás componentes.
- Carga de módulos: Lee
modules.confy habilita funcionalidades (drivers, apps, códecs). - Procesa la configuración:
pjsip.conf,extensions.conf, etc. - Gestiona canales: Crea/monitorea/destruye canales de llamada.
- Ejecuta el Dialplan: Busca contexto/extensión y aplica la lógica.
- Base de tiempos: Sincroniza eventos y flujos de audio.
Analogía: el Core es el director de orquesta. No toca instrumentos, pero hace que todo suceda a tiempo.
🔌 Los Traductores: Channel Drivers
Sección titulada «🔌 Los Traductores: Channel Drivers»Asterisk no entiende de forma nativa los protocolos de telefonía. Necesita “traductores”.
chan_pjsip.so(SIP moderno): Traduce SIP a eventos internos. En Asterisk 22 es el único driver SIP disponible.chan_dahdi.so(TDM): Interfaz con hardware de telefonía analógica/digital (DAHDI).chan_iax2.so(nativo Asterisk): Ideal para interconectar servidores Asterisk de forma eficiente.
🧠 El Cerebro Lógico: El Dialplan (extensions.conf)
Sección titulada «🧠 El Cerebro Lógico: El Dialplan (extensions.conf)»Si el Core es el director, el Dialplan es la partitura de la llamada.
- Corazón lógico: Define qué sucede cuando alguien marca.
- Estructura: Contextos → Extensiones → Prioridades → Aplicaciones.
- Función: Indica acciones como
Dial(PJSIP/1002)para enrutar llamadas.
🔗 Conectores Externos: APIs (AGI, AMI, ARI)
Sección titulada «🔗 Conectores Externos: APIs (AGI, AMI, ARI)»Donde Asterisk pasa de PBX a plataforma de desarrollo.
- AGI (scripts síncronos): lógica externa sencilla y robusta.
- AMI (eventos en tiempo real): monitoreo, CTI, control de llamadas.
- ARI (REST/WebSockets): control total de canales, puentes y media. Ideal para IA en tiempo real.
🧩 Ecosistema de Módulos de Soporte
Sección titulada «🧩 Ecosistema de Módulos de Soporte»- Codecs y Formatos:
codec_ulaw.so,codec_opus.so,format_wav.so,format_gsm.so. - Recursos:
res_musiconhold.sopara MOH, entre otros. - Reportes y Logging:
cdr_odbc.sopara CDR,cel_odbc.sopara CEL. - Bases de Datos:
res_odbc.socomo puente genérico a PostgreSQL y otros.
🔁 El Flujo de una Llamada Interna
Sección titulada «🔁 El Flujo de una Llamada Interna»- Llegada:
INVITEllega a NIC → OS → Asterisk. - Traducción:
chan_pjsipvalida y crea canal de entrada. - Decisión: Core consulta Dialplan por
1002en el contexto apropiado. - Ejecución:
Dial()establece la llamada. - Puente: Core crea un Bridge y une los canales.
- Conversación: Flujo RTP bidireccional.
- Registro: CDR/CEL capturan eventos.
🧭 De Administrador a Arquitecto
Sección titulada «🧭 De Administrador a Arquitecto»Ahora extensions.conf deja de ser un archivo plano; es tu partitura. pjsip.conf no es solo una lista de usuarios; es el manual del traductor. Y las APIs son los puntos precisos donde puedes inyectar inteligencia en tiempo real.
